01 / JTM-508
Góc nhìn phía trước
Góc nhìn tổng thể thể hiện thân máy, bố trí phía người vận hành, đường đi của vải, nắp bảo vệ và không gian cần thiết để lắp đặt.
Qingdao JETMECH Machinery Technology Co., Ltd.
TỐC ĐỘ CAO MÁY DỆT TIA NƯỚC CHO DỆT VẢI
Chúng tôi xây dựng website này để giải thích về máy một cách rõ ràng và trung thực, giúp bạn hiểu chức năng của từng hệ thống, so sánh những lựa chọn thực sự quan trọng và đưa ra quyết định mua máy có cơ sở.
Máy dệt tia nước
Máy dệt không thoi cho vải polyester, nylon và filament tổng hợp.
Khớp thông số kỹ thuật
Khổ lược danh nghĩa, bố trí bơm và vòi phun, cơ cấu tạo miệng vải, nhả sợi dọc, cuốn vải, động cơ và màu máy được chọn theo dự án.
Hỗ trợ Kỹ thuật và Dịch vụ
Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi cung cấp tư vấn kỹ thuật trực tuyến chuyên nghiệp và dịch vụ hậu mãi đáng tin cậy, bao gồm cung cấp phụ tùng thay thế.
Máy dệt tia nước
Máy dệt tia nước model JTM508 cho vải polyester, nylon và filament tổng hợp.
JETMECH lựa chọn cấu hình máy dệt tia nước theo loại vải, khổ thành phẩm, kiểu dệt và sản lượng mục tiêu, giúp khách hàng mua máy lần đầu so sánh đúng phương án và chuẩn bị báo giá chính xác.
Được chế tạo cho vận hành ổn định lâu dài
Khi chọn máy dệt tia nước, bạn cần máy vận hành tin cậy lâu dài sau khi lắp đặt. JETMECH kết hợp thân máy kết cấu nặng với chi tiết liên kết và vỏ che bảo vệ bằng inox 304. Xử lý phosphat hóa, sơn điện di (E-coat) và ba lớp sơn bảo vệ giúp chống ăn mòn và duy trì hoạt động ổn định trong môi trường xưởng dệt có độ ẩm cao.
01
Hình ảnh máy & tham chiếu kỹ thuật
Xem hình ảnh tổng thể trước, sau đó kiểm tra các hệ thống cơ khí và điện.
02 / JTM-508
Góc nhìn bảo dưỡng phía truyền động
Phía này bố trí truyền động xả sợi dọc, cuốn vải, bơm nước và hút nước. Hoạt động đồng bộ giúp ổn định sức căng sợi dọc, cuộn vải, áp lực tia nước và thoát nước.
03 / JTM-508
Bên tủ điều khiển điện
Phía này cho phép tiếp cận tủ điều khiển, dây điện và các linh kiện điện liên quan. Cần chừa khoảng trống để kiểm tra, chẩn đoán lỗi và bảo dưỡng.
04 / JTM-508
Khu vực lắp trục sợi dọc và xả sợi dọc
Kết cấu phía sau đỡ và căn chỉnh trục sợi dọc để sợi được cấp êm, đồng đều. Không gian phía sau thuận tiện cho lắp trục, chỉnh máy và bảo dưỡng.
Kết cấu khung chịu tải
Thành máy gang xám HT250 chịu tải nặng
Hai cụm thành máy trái và phải bằng gang xám HT250 có tổng khối lượng khoảng 570 kg. Dầm liên kết tiết diện ngũ giác phía trước và sau cùng tám bu lông neo nền, bốn bu lông mỗi bên, tạo nền máy cứng vững, giúp duy trì độ thẳng hàng và hạn chế rung khi vận hành tốc độ cao. Gối đỡ giữa và vị trí neo cuối cùng theo bản vẽ lắp đặt đã duyệt.

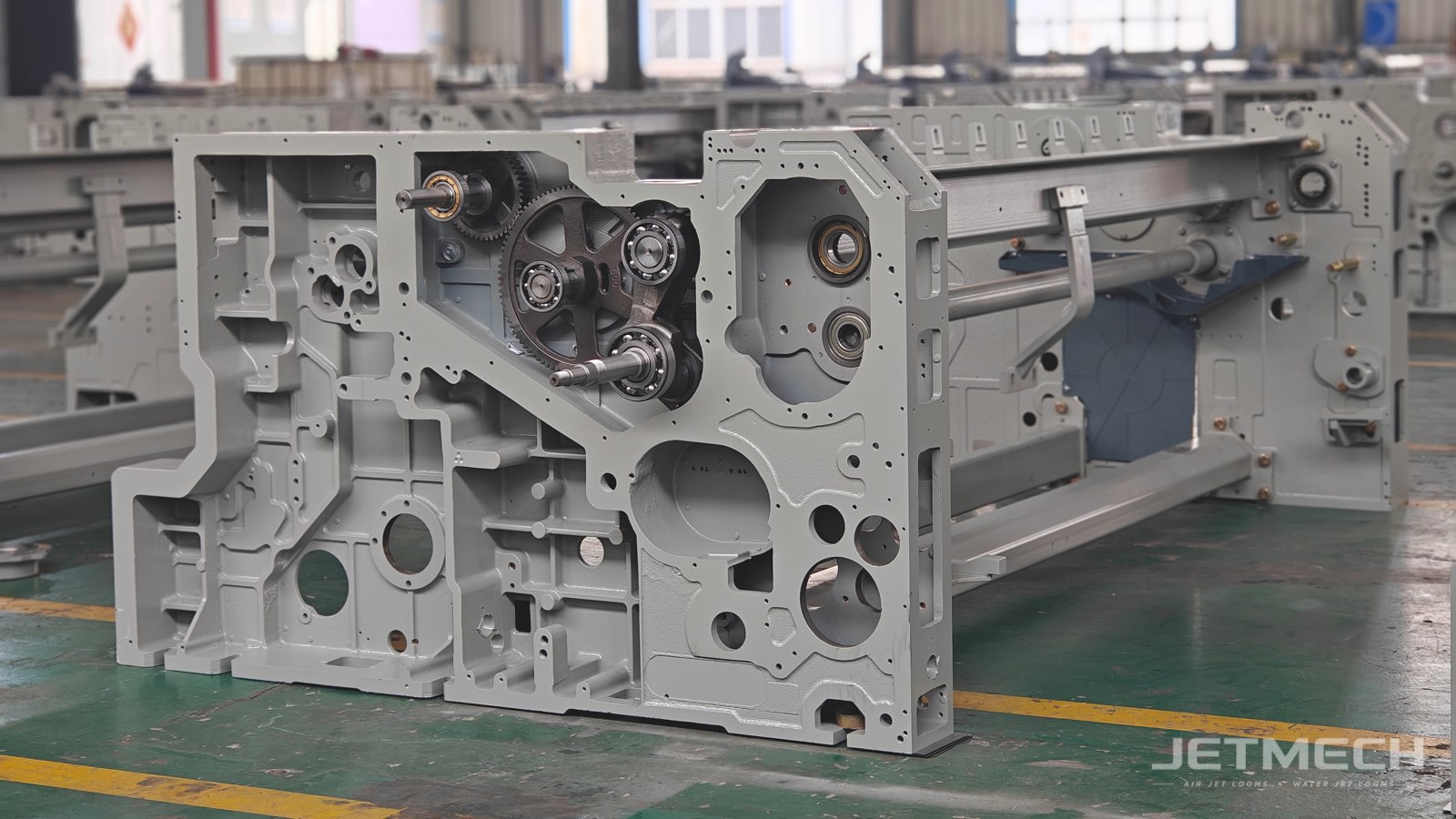

Thành máy / Phía truyền động
Thành máy đúc phía truyền động
Thành máy HT250 này đỡ cụm truyền động, đánh lược và vòng bi. Khối lượng, liên kết dầm và neo nền giúp duy trì độ đồng tâm khi máy chạy liên tục ở tốc độ cao.

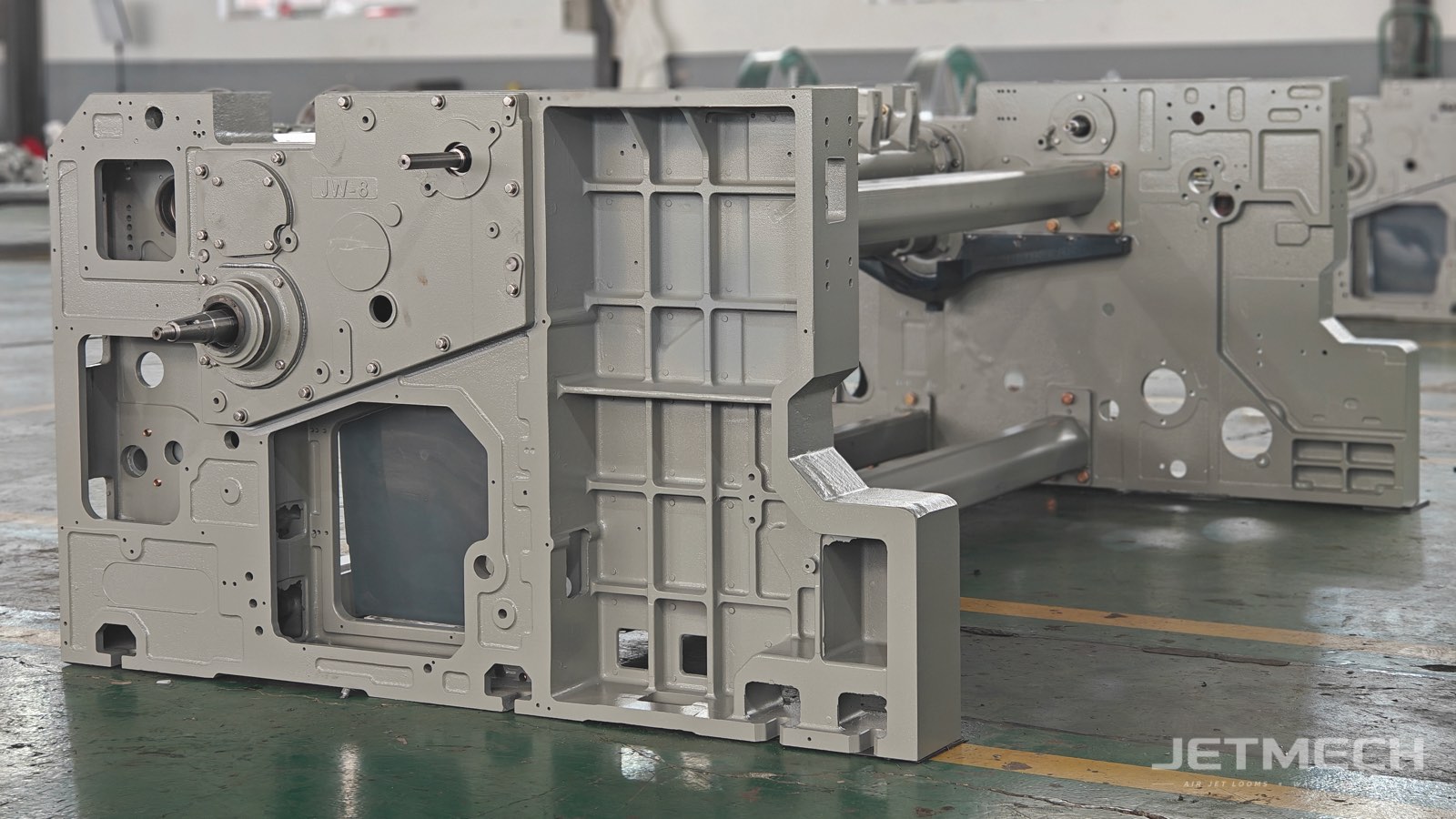

Thành máy / Phía đối diện
Thành máy đúc phía đối diện
Thành máy phía đối diện và các dầm đỡ ngũ giác hoàn thiện thân máy cứng vững. Gối đỡ giữa và vị trí neo theo thiết kế giúp tăng độ ổn định khi lắp đặt.
Tùy Chọn Hệ Thống Tạo Miệng Vải
MODEL TẠO MIỆNG VẢI: NPW410 / NPW411 / NP5400D / LP409
Bảng này so sánh các cơ cấu cam NPW410, NPW411 và LP409 với dobby điện tử NP5400D. Cơ cấu tay biên là lựa chọn riêng cho kiểu dệt có chu kỳ đơn giản. Phương án cuối cùng phụ thuộc vào cấu trúc dệt, số khung go cần dùng, khổ lược danh nghĩa và tốc độ mục tiêu.
| Thông Số | NPW410 CAM | NPW411 CAM | NP5400D Dobby Điện Tử |
LP409 CAM |
|---|---|---|---|---|
| Khổ lược danh nghĩa | 190–360 cm | 190–360 cm | 190–390 cm | 190–360 cm |
| Tốc độ tối đa theo nhà cung cấp | 1.000 vòng/phút | 800 vòng/phút | 750 vòng/phút | 800 vòng/phút |
| Bước khung go | 14 mm | 14 mm | 12 mm | 14 mm |
| Số khung go tối đa | Tối đa 10 khung | 12 khung | Tối đa 16 khung | Tối đa 12 khung |
| Chiều dài dây go | 260 hoặc 280 mm | 260 hoặc 280 mm | 330 mm | 260 hoặc 280 mm |
| Độ mở miệng vải | 56–113 mm | 56–113 mm | 58–142 mm | 56–113 mm |
| Khả năng lặp hoa văn | 12 lượt sợi ngang | 12 lượt sợi ngang | 12.800 lượt | 12 lượt sợi ngang |
Hướng dẫn nhanh: khổ lược danh nghĩa là chiều rộng tối đa máy hỗ trợ; khổ vải sử dụng thực tế phụ thuộc vào vải và cài đặt. Số khung go và khả năng lặp hoa văn thể hiện độ linh hoạt của mẫu dệt.
Hình minh họa là NPW410. Đây là giá trị định mức của nhà cung cấp cho cơ cấu tạo miệng vải, không phải tốc độ sản xuất được bảo đảm của máy. Sản lượng JTM-508 thực tế phụ thuộc vào cấu trúc vải, khổ lược danh nghĩa, sợi ngang, cơ cấu tạo miệng và cài đặt máy.
Cụm cơ khí cốt lõi
Cơ cấu cơ khí cho vận hành ổn định và bền bỉ
01 / Đưa sợi ngang
Bơm nước và phụ kiện bằng đồng
Bơm nước tạo xung áp lực cao có kiểm soát để đưa sợi ngang. Model bơm, đường kính piston và phụ kiện đồng được chọn theo khổ lược, sợi ngang, kết cấu vải và tốc độ mục tiêu.
02 / Tạo biên vải
Cơ cấu biên xoắn hành tinh
Đặt gần mép vải, cơ cấu biên xoắn đan chéo một số sợi dọc để tạo biên ổn định. Cài đặt được chọn theo kết cấu vải và dạng biên yêu cầu.
03 / Truyền động
Vòng bi truyền động chính NSK / NACHI
Vòng bi NSK hoặc NACHI được dùng cho các trục truyền động chính trong hộp số. Độ chính xác và độ bền hỗ trợ truyền lực êm và vận hành ổn định ở tốc độ cao.
04 / Kiểm soát khổ vải
Cụm temple 6 vòng
Temple đặt gần đường dệt giúp kiểm soát khổ vải và giảm co rút mép vải vào trong. Cấu hình vòng và kim được chọn theo kết cấu vải.
05 / Đưa sợi ngang
Cụm gá vòi phun và dẫn hướng gia công CNC
Gá vòi phun gia công chính xác giữ ổn định vị trí và hướng tia nước. Cài đặt bơm, kích thước vòi phun và thời điểm phun được chọn theo khổ lược, sợi ngang và tốc độ.
06 / Hút và thoát nước
Quạt hút nước bằng hợp kim nhôm
Quạt hút loại bỏ nước dư sau khi đưa sợi ngang. Ống hút SS304 Ø65 mm và máng inox tạo đường thoát nước bền, chống ăn mòn.
Hệ thống điều khiển & truyền động
Điều khiển thông minh, cấp sợi chính xác và truyền động hiệu suất cao
07 / Điều khiển máy
HMI tiếng Anh và chẩn đoán lỗi
HMI hiển thị tốc độ, dữ liệu sản xuất, cảnh báo và thông số vận hành chính. Chức năng chẩn đoán tích hợp hỗ trợ cài đặt, kiểm tra lỗi và vận hành hằng ngày.
08 / Chuẩn bị sợi ngang
Bộ cấp sợi ngang điện tử
Bộ cấp điện tử đo, tích trữ chiều dài sợi ngang cần thiết và nhả sợi đúng thời điểm lập trình. Số lượng bộ cấp được xác nhận với khách hàng theo thiết kế vải và cách bố trí sợi ngang.
09 / Đưa sợi ngang
Van điện từ tia nước
Van trong mạch nước chọn đường tia nước cần thiết đồng bộ với điều khiển máy. Thông số van được chọn theo lưu lượng bơm, cỡ vòi phun, áp suất và bố trí sợi ngang.
10 / Đồng bộ thời điểm
Encoder góc trục chính
Encoder gắn trên cụm định thời trục chính gửi góc trục về bộ điều khiển để đồng bộ thời điểm nhả sợi của bộ cấp và kích hoạt tia nước.
11 / Điều khiển sợi dọc & cuốn vải
Xả sợi dọc và cuốn vải điện tử / cơ khí
Xả sợi dọc điện tử điều chỉnh lượng sợi khi đường kính trục thay đổi; cuốn vải điện tử duy trì mật độ sợi ngang đã cài đặt. Có thể chọn hệ cơ khí theo kế hoạch sản xuất.
12 / Truyền động chính
Động cơ chính truyền động trực tiếp 5.5 kW (X-Motor)
X-Motor lắp trực tiếp trên trục chính, loại bỏ dây đai truyền động chính; các cơ cấu phụ vẫn có thể dùng dây đai. Ít chi tiết truyền động chính giúp giảm tổn hao, rung và bảo trì định kỳ.
02
Thông số chính
Các mục chính cần xác nhận trước khi chọn model và lập báo giá.
Khổ lược danh nghĩa
190 / 280 cm
Các khổ lược khác có thể đặt theo yêu cầu
Bố trí bơm / vòi phun
1 bơm, 2 vòi phun
2 bơm, 2 vòi phun
Chọn theo vải và bố trí sợi ngang
Cơ cấu mở miệng
Tay biên / Cam / Dobby điện tử
Chọn theo chu kỳ dệt và số khung go
Động cơ
5.5 kW
X-Motor truyền động trực tiếp hoặc động cơ dây đai truyền thống
03
Thông số kỹ thuật máy
Thông tin được chia theo kết cấu máy, đưa sợi ngang, chuyển động, điều khiển và bảo vệ lâu dài.
Thông số kỹ thuật chính
Model
Máy dệt tia nước JTM-508; cấu hình cuối cùng được chọn theo vải và yêu cầu sản xuất.
Khổ lược danh nghĩa
Tham chiếu tiêu chuẩn 190 hoặc 280 cm; các khổ khác có thể đặt theo yêu cầu.
Cụm thành máy trái / phải
Gang xám HT250; tổng khối lượng khoảng 570 kg; chiều cao khung 880 mm; tám bu lông neo nền, bốn bu lông mỗi bên.
Bơm / Vòi phun
1 bơm / 2 vòi phun hoặc 2 bơm / 2 vòi phun, chọn theo vải và bố trí sợi ngang.
Cơ cấu tạo miệng vải
Tay biên, cam NPW410 / NPW411 / LP409 hoặc dobby điện tử NP5400D.
Hệ thống điều khiển
Bộ điều khiển XINLIAO với màn hình cảm ứng 7 inch.
Bộ cấp sợi ngang
Hai bộ cấp sợi ngang điện tử XINLIAO là cấu hình tham chiếu tiêu chuẩn; số lượng cuối cùng xác nhận theo thiết kế vải.
Khung go
8 / 10 / 12 khung, chọn theo kiểu dệt và cơ cấu tạo miệng vải.
Xả sợi dọc / Cuốn vải
Cơ khí hoặc điện tử, chọn theo loại vải và yêu cầu sản xuất.
Động cơ chính
X-Motor truyền động trực tiếp 5.5 kW hoặc động cơ dây đai truyền thống.
Hệ thống dệt & điều khiển
Trục đánh lược
Trục đánh lược đồng trục Ø114 mm giúp chuyển động lược đồng đều trên toàn khổ dệt.
Vòng bi chính
Vòng bi NSK hoặc NACHI sản xuất tại Nhật Bản cho thân máy và hộp số truyền động.
Trục tựa sợi dọc
Trục Ø113 mm với bề mặt inox.
Hút nước
Ống hút SS304 Ø65 mm, quạt hợp kim nhôm và máng nước inox.
Biên xoắn và Temple
Cơ cấu biên xoắn hành tinh và cụm temple 6 vòng, chọn theo mép vải và khổ dệt.
Nắp bảo vệ
Nắp thân máy và nắp tủ điện bằng inox.
Gối đỡ giữa
Khổ 190 cm: 1 gối + 2 neo; khổ 280 cm: 2 gối + 4 neo.
Chống ăn mòn
Thân máy được phosphat hóa và sơn điện di, sau đó phủ bảo vệ và sơn hoàn thiện; sử dụng chi tiết liên kết bằng inox.
04
Linh kiện & ghi chú đặt hàng
Các thương hiệu linh kiện và thông tin đặt hàng cần xác nhận trước khi chốt báo giá.
Linh kiện chính
- Bơm nước: JL hoặc XK, thân đồng.
- Vòi phun và tấm van: MDH, Hàn Quốc.
- Lò xo hồi bơm: SHUNDING, sản xuất tại Đài Loan.
- Phớt dầu: TTO, Đài Loan.
- Vòng bi thân máy và hộp số: NSK hoặc NACHI, sản xuất tại Nhật Bản.
- Dây đai cơ cấu phụ: CHUNGUANG.
- Nắp bảo vệ và nắp tủ điện: inox.
Trước khi báo giá
Vui lòng xác nhận kết cấu vải, sợi ngang, khổ lược, cơ cấu tạo miệng, số khung go, bố trí bơm/vòi phun, số bộ cấp, xả sợi dọc/cuốn vải, động cơ, điện áp và tần số nhà máy, cùng màu máy.
