01 / JTM-508

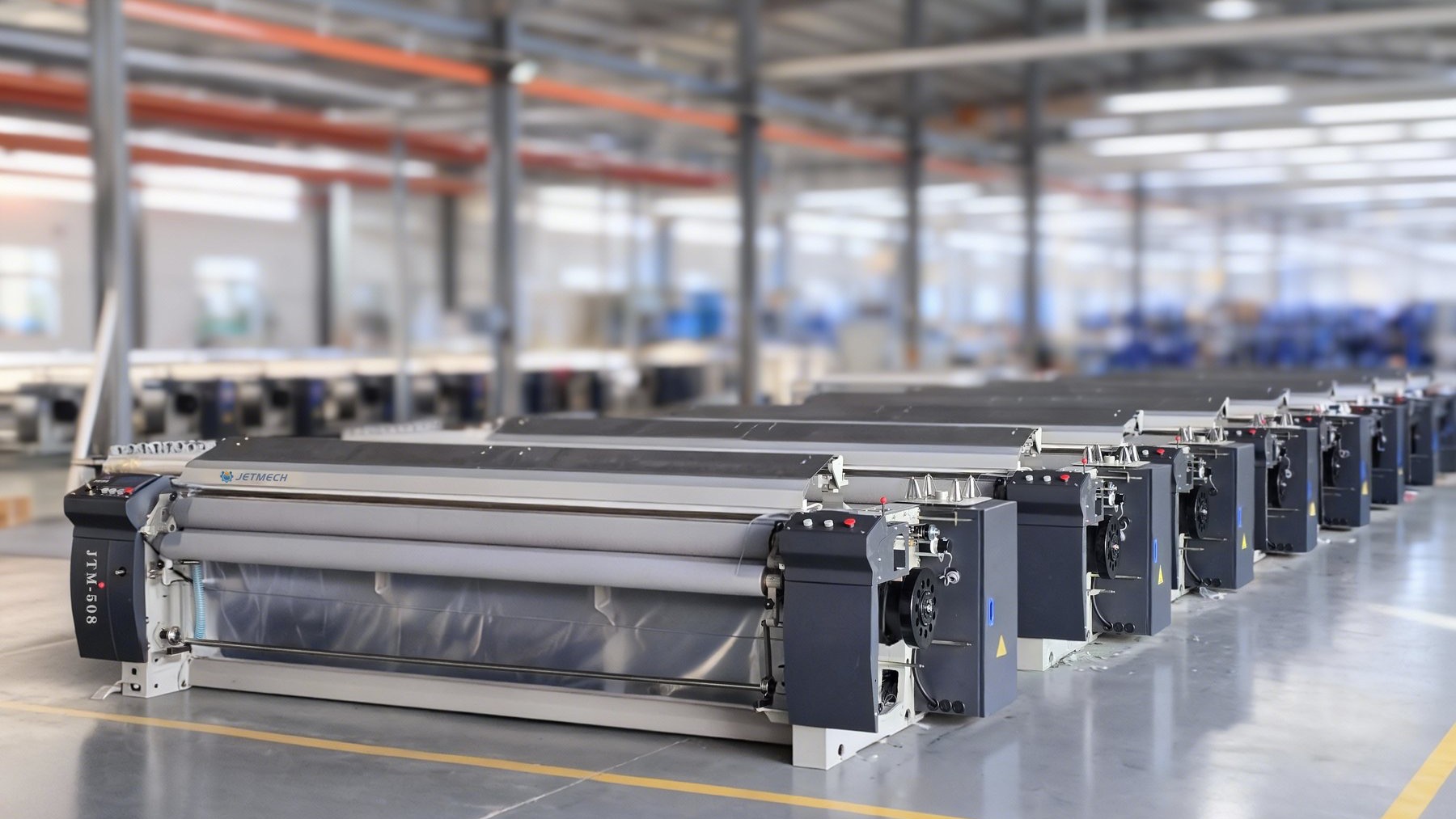

Önden Görünüm
Makine gövdesini, operatör tarafı yerleşimini, kumaş yolunu, koruyucu kapakları ve kurulum için gerekli alanı gösteren genel görünüm.
Qingdao JETMECH Machinery Technology Co., Ltd.
YÜKSEK HIZLI SU JETLİ DOKUMA TEZGAHI TEKSTİL DOKUMA İÇİN
Bu siteyi makineyi açık ve dürüst biçimde anlatmak; her sistemin görevini anlamanıza, gerçekten önemli seçenekleri karşılaştırmanıza ve doğru bilgiye dayalı bir satın alma kararı vermenize yardımcı olmak için hazırladık.
Su Jetli Dokuma Tezgahları
Polyester, naylon ve sentetik filament kumaşlar için mekiksiz tekstil tezgahları.
Makine Özellikleri
Nominal tarak eni, pompa ve nozul düzeni, ağızlık açma, çözgü salma, kumaş sarma, motor ve renk projeye göre belirlenir.
Teknik ve Servis Desteği
Deneyimli teknik ekibimizle profesyonel çevrim içi teknik danışmanlık ve yedek parça tedariki dahil güvenilir satış sonrası destek sunuyoruz.
Su Jetli Dokuma Tezgahı
Polyester, naylon ve sentetik filament dokuma için JTM508 model su jetli dokuma tezgâhı.
JETMECH, her su jetli dokuma tezgâhını kumaş türü, bitmiş en, örgü yapısı ve hedef üretime göre eşleştirir; böylece ilk kez makine satın alan müşteriler doğru konfigürasyonu karşılaştırabilir ve net bir fiyat teklifi hazırlayabilir.
Uzun Süreli ve Kararlı Çalışma İçin Üretildi
Bir su jetli dokuma tezgâhı seçtiğinizde, güvenilir çalışmanın kurulumdan sonra da uzun süre devam etmesini beklersiniz. JETMECH, ağır hizmet tipi gövdeyi 304 paslanmaz çelik bağlantı elemanları ve koruyucu kapaklarla birleştirir. Kaliteli fosfatlama, elektroforetik kaplama (E-coat) ve üç kat koruyucu boya; korozyon direncini artırır ve nemli dokuma ortamlarında güvenilir çalışmayı destekler.
01
Makine Görselleri ve Teknik Referans
Önce makine görsellerini, ardından mekanik ve elektrik sistemlerini inceleyin.
02 / JTM-508

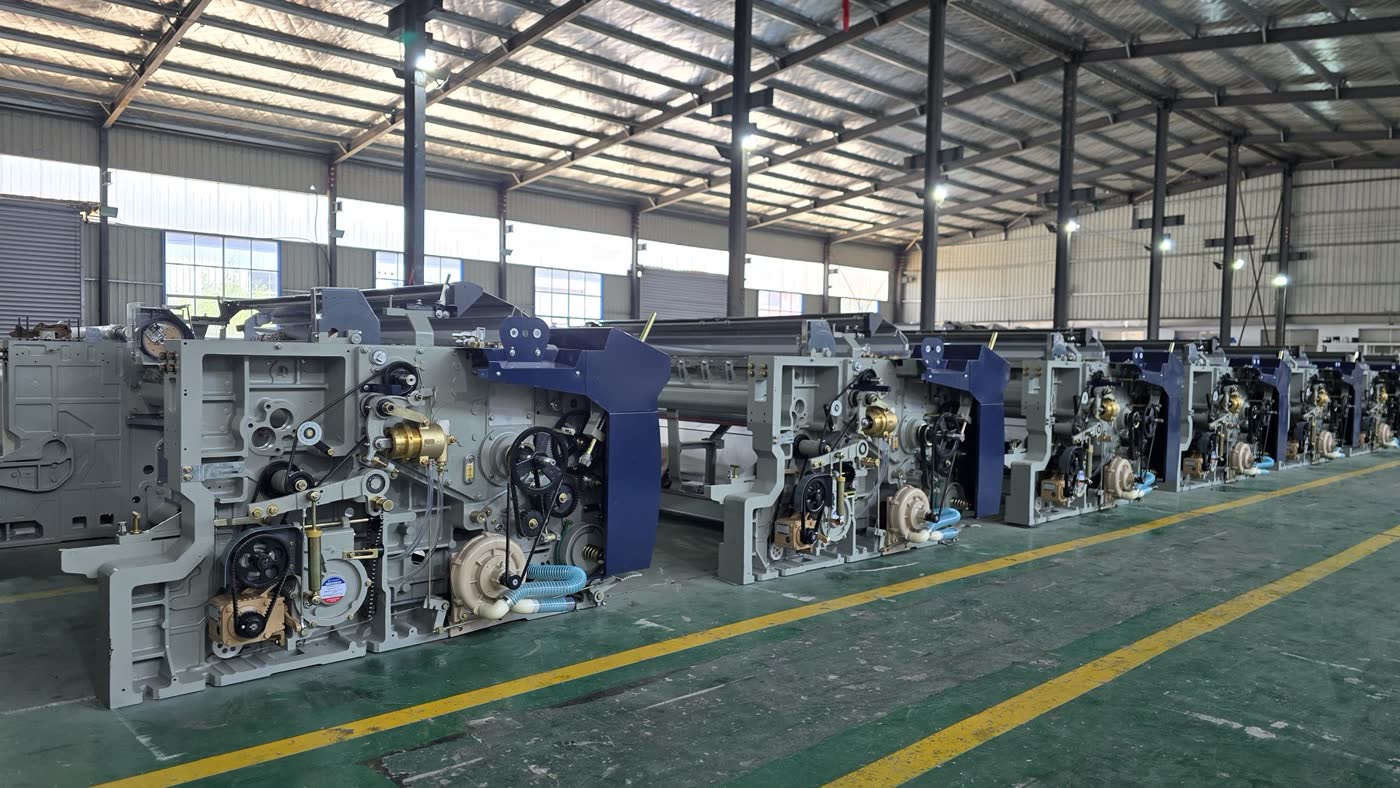

Tahrik Tarafı Servis Görünümü
Bu tarafta çözgü salma, kumaş sarma, su pompası ve su emiş tahrikleri bulunur. Senkron çalışma; çözgü gerginliği, düzgün sarım, jet basıncı ve su tahliyesinin kararlı kalmasına yardımcı olur.

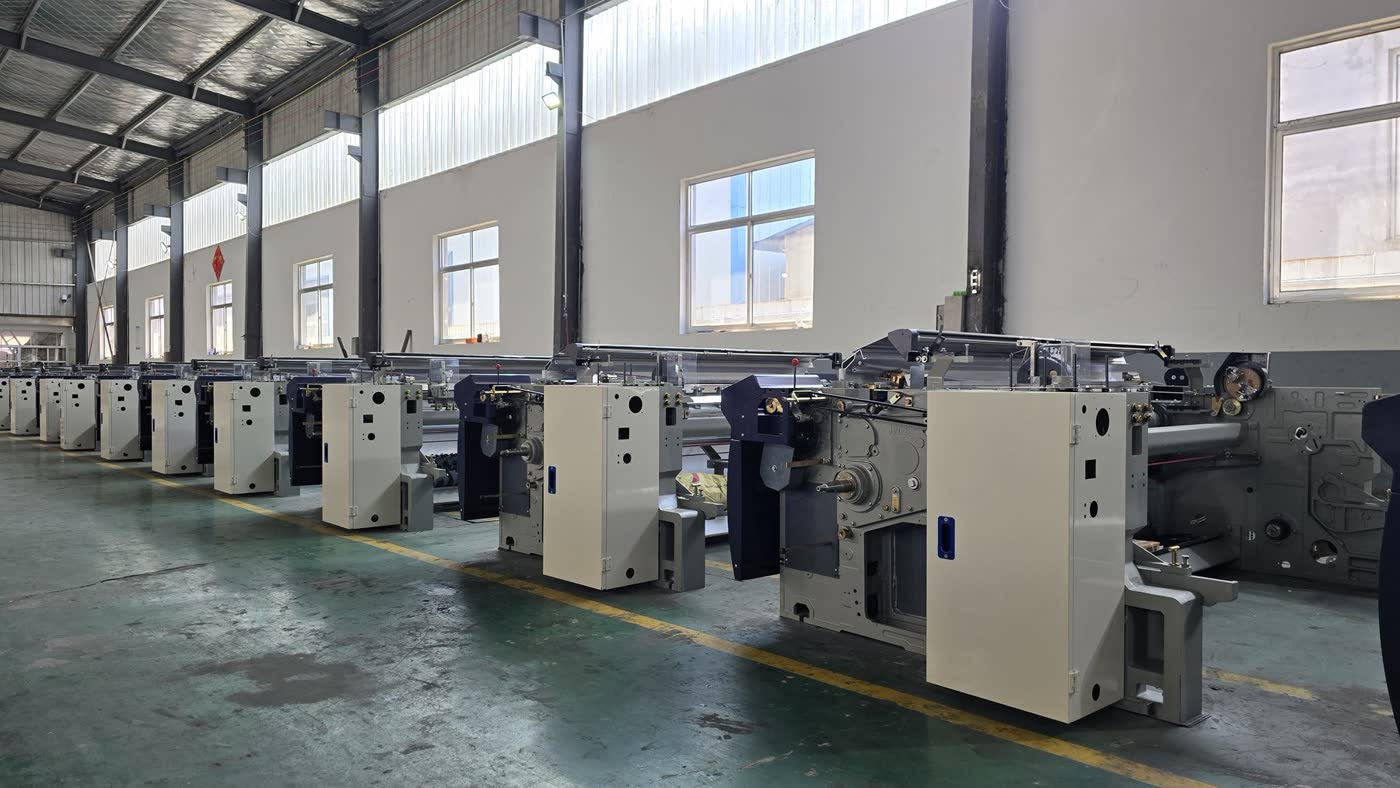

03 / JTM-508
Elektrik Kontrol Tarafı
Bu taraf kontrol panosuna, kablolara ve ilgili elektrik bileşenlerine erişim sağlar. Kontrol, arıza tespiti ve servis için bu alan boş bırakılmalıdır.
04 / JTM-508

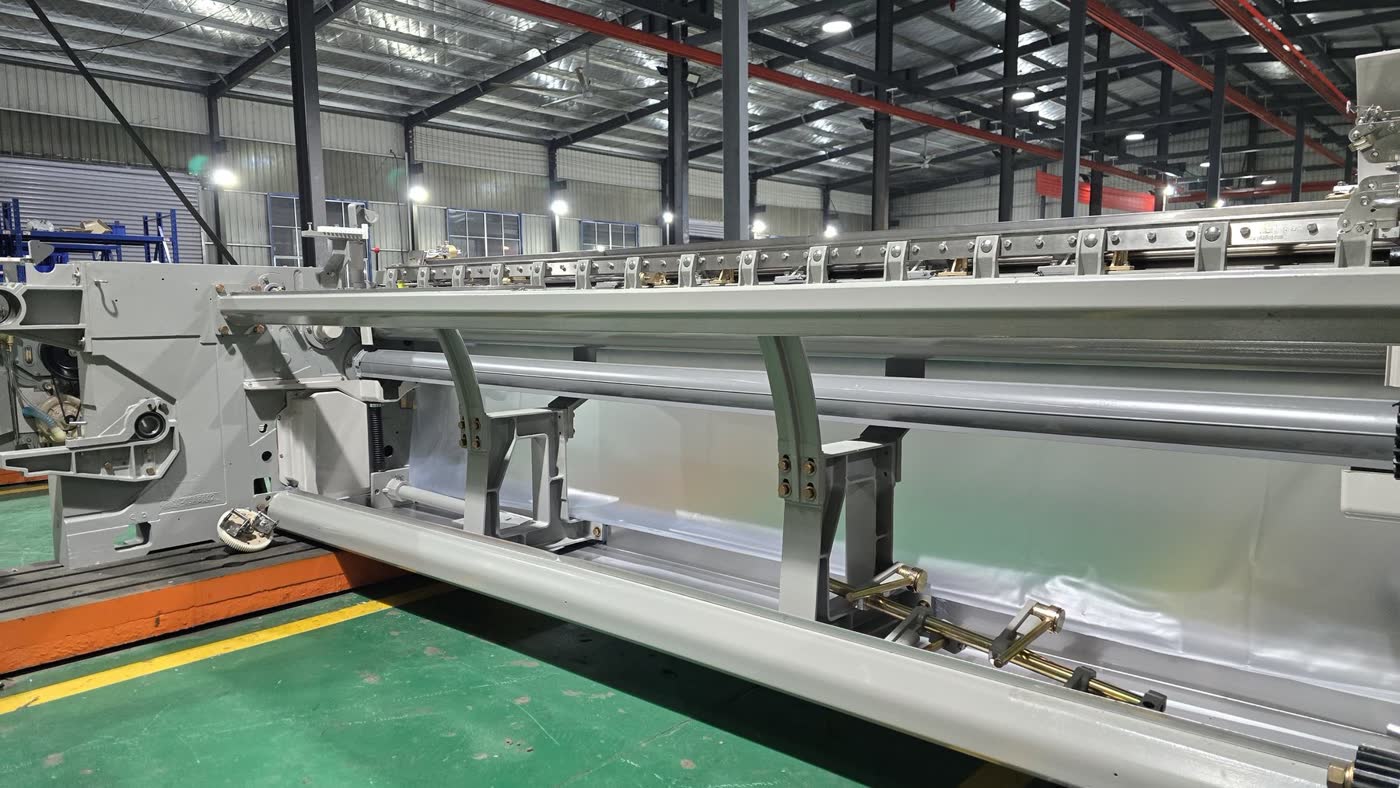

Çözgü Levendi Montajı ve Salma Bölgesi
Arka yapı, çözgü levendini destekleyip hizalayarak çözgünün düzgün ve eşit beslenmesini sağlar. Yeterli arka erişim levent yükleme, ayar ve servisi kolaylaştırır.
Ağır Hizmet Tipi Gövde Yapısı
Ağır Hizmet Tipi HT250 Gri Dökme Demir Yan Gövdeler
Sol ve sağ HT250 gri dökme demir yan gövde gruplarının toplam kütlesi yaklaşık 570 kg'dır. Ön ve arka beşgen bağlantı kirişleri ile her tarafta dört olmak üzere toplam sekiz zemin ankrajı, yüksek hızlı çalışmada hizanın korunmasına ve titreşimin sınırlandırılmasına yardımcı olan rijit bir taban oluşturur. Orta destekler ve nihai ankraj konumları onaylı kurulum çizimine göre belirlenir.
Gövde / Tahrik Tarafı
Tahrik Tarafı Döküm Gövde
Bu HT250 gövde; tahrik, tefeleme ve rulman gruplarını taşır. Kütlesi, kiriş bağlantıları ve zemin ankrajları sürekli yüksek hızlı yük altında hizanın korunmasına yardımcı olur.
Gövde / Karşı Taraf
Karşı Taraf Döküm Gövde
Karşı taraf gövde ve beşgen destek kirişleri rijit makine gövdesini tamamlar. Orta destekler ve onaylı ankraj konumları kurulum kararlılığını artırır.
Ağızlık Açma Sistemi Seçenekleri
AĞIZLIK AÇMA MODELLERİ: NPW410 / NPW411 / NP5400D / LP409
Bu tablo NPW410, NPW411 ve LP409 kamlı ağızlık açma sistemlerini NP5400D elektronik armür ile karşılaştırır. Kranklı ağızlık açma, basit örgü raporları için ayrı bir seçenektir. Nihai seçim; örgü yapısı, gerekli gücü çerçevesi sayısı, nominal tarak eni ve hedef hıza göre yapılır.
| Teknik Özellik | NPW410 CAM | NPW411 CAM | NP5400D Elektronik Armür |
LP409 CAM |
|---|---|---|---|---|
| Nominal tarak eni | 190–360 cm | 190–360 cm | 190–390 cm | 190–360 cm |
| Tedarikçi azami devir değeri | 1.000 dev/dk | 800 dev/dk | 750 dev/dk | 800 dev/dk |
| Gücü çerçevesi hatvesi | 14 mm | 14 mm | 12 mm | 14 mm |
| Azami gücü çerçevesi | 10 çerçeveye kadar | 12 çerçeve | 16 çerçeveye kadar | 12 çerçeveye kadar |
| Gücü teli uzunluğu | 260 veya 280 mm | 260 veya 280 mm | 330 mm | 260 veya 280 mm |
| Ağızlık açıklığı | 56–113 mm | 56–113 mm | 58–142 mm | 56–113 mm |
| Desen raporu kapasitesi | 12 atkı | 12 atkı | 12.800 atkı | 12 atkı |
Hızlı açıklama: nominal tarak eni makinenin desteklediği azami genişliği gösterir; kullanılabilir kumaş eni kumaşa ve ayara bağlıdır. Gücü çerçevesi sayısı ve desen raporu kapasitesi desen esnekliğini gösterir.
Görselde NPW410 ünitesi yer alır. Değerler ağızlık açma cihazı için tedarikçi değerleridir; garanti edilen tezgâh üretim hızları değildir. Gerçek JTM-508 üretimi kumaş yapısı, nominal tarak eni, atkı ipliği, ağızlık açma sistemi ve makine ayarlarına bağlıdır.
Temel Mekanik Sistemler
Kararlı, verimli ve uzun çalışma ömrü için mekanik sistemler

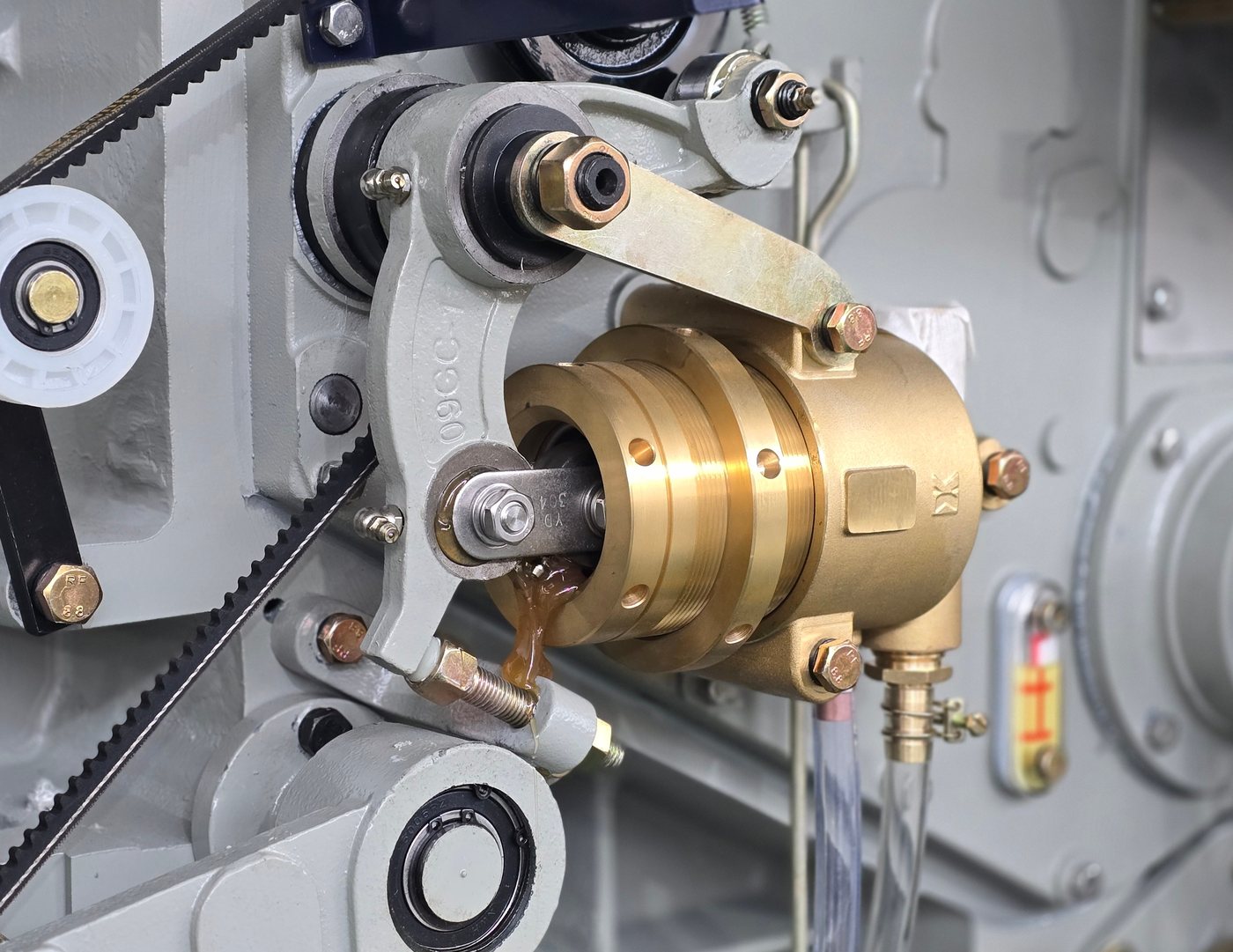

01 / Atkı Atma
Su Pompası ve Pirinç Bağlantılar
Su pompası, atkı atımı için gerekli kontrollü yüksek basınç darbesini üretir. Pompa modeli, piston çapı ve pirinç bağlantılar; tarak eni, atkı ipliği, kumaş yapısı ve hedef hıza göre eşleştirilir.

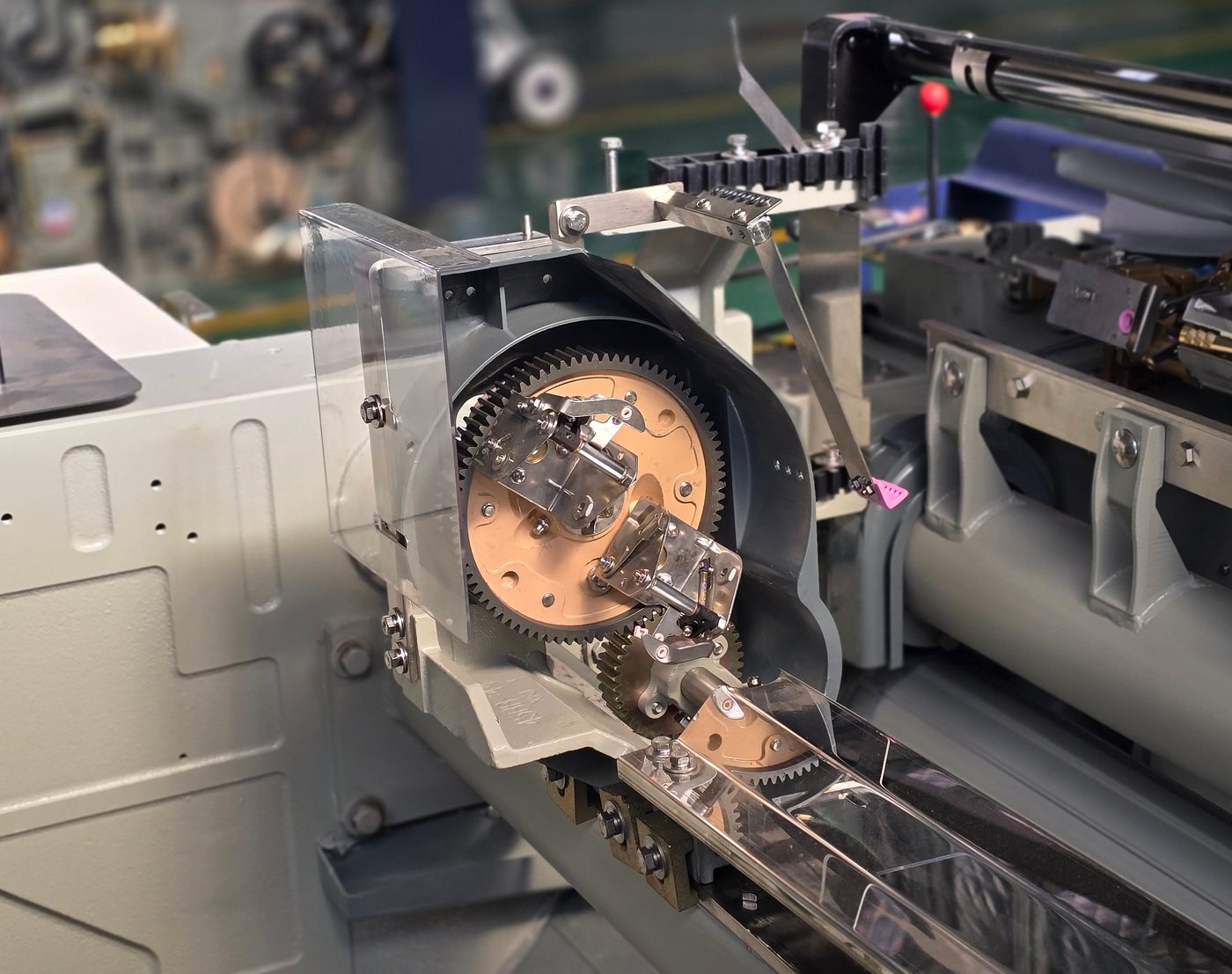

02 / Kenar Oluşturma
Planet Leno Kenar Cihazı
Kumaş kenarına yakın yerleştirilen leno cihazı, seçilen çözgü uçlarını çaprazlayarak sağlam bir kenar oluşturur. Ayarı, kumaş yapısına ve istenen kenar formuna göre yapılır.

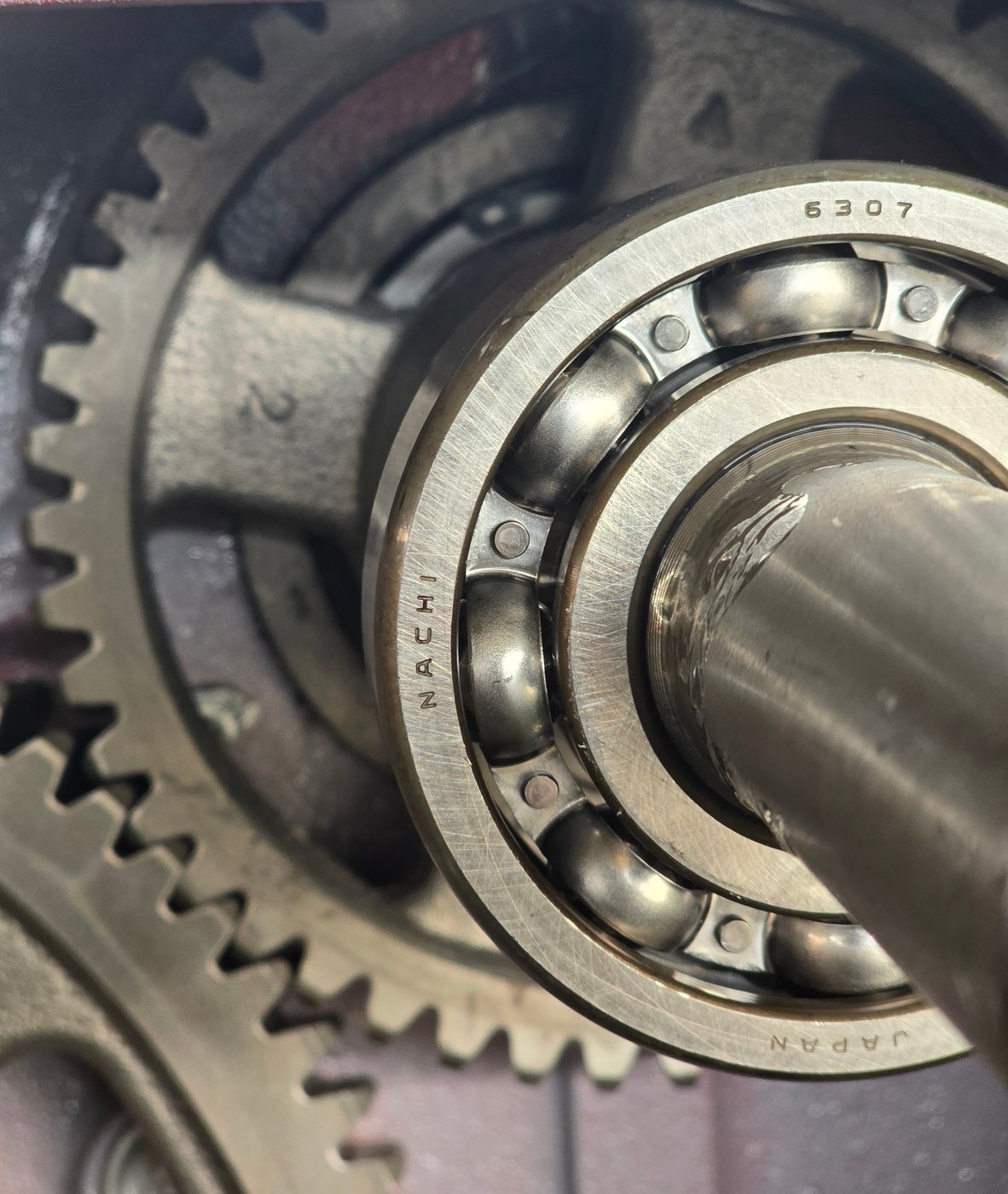

03 / Tahrik Aktarımı
NSK / NACHI Ana Tahrik Rulmanları
Şanzıman içindeki ana tahrik millerinde NSK veya NACHI rulmanlar kullanılır. Hassasiyetleri ve dayanımları düzgün güç aktarımını ve kararlı yüksek hızlı çalışmayı destekler.
04 / Kumaş Eni Kontrolü

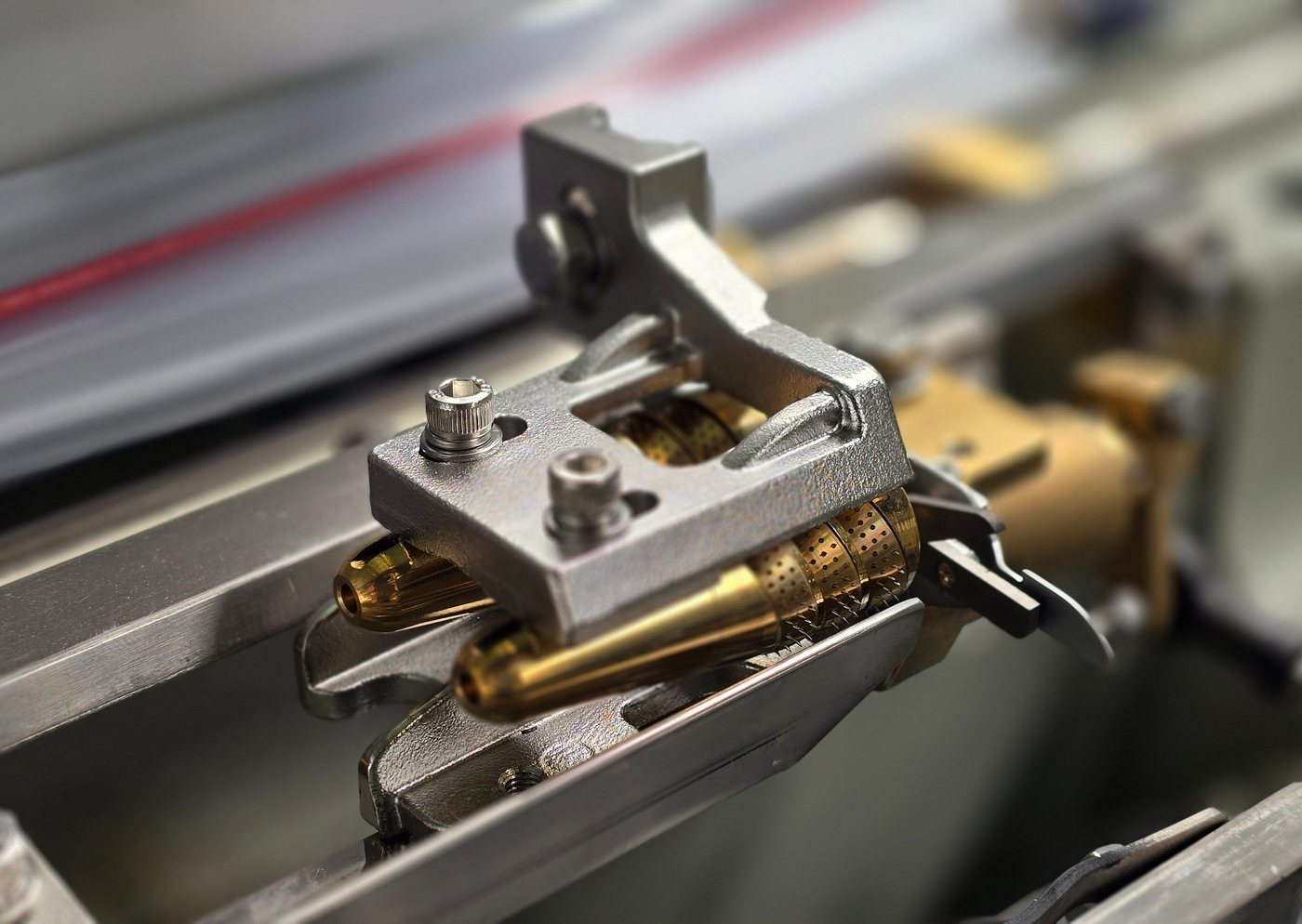

Altı Halkalı Temple Grubu
Kumaş oluşum çizgisine yakın konumlanan temple, dokuma enini kontrol eder ve kumaşın içe çekilmesini azaltır. Halka ve iğne düzeni kumaş yapısına göre seçilir.

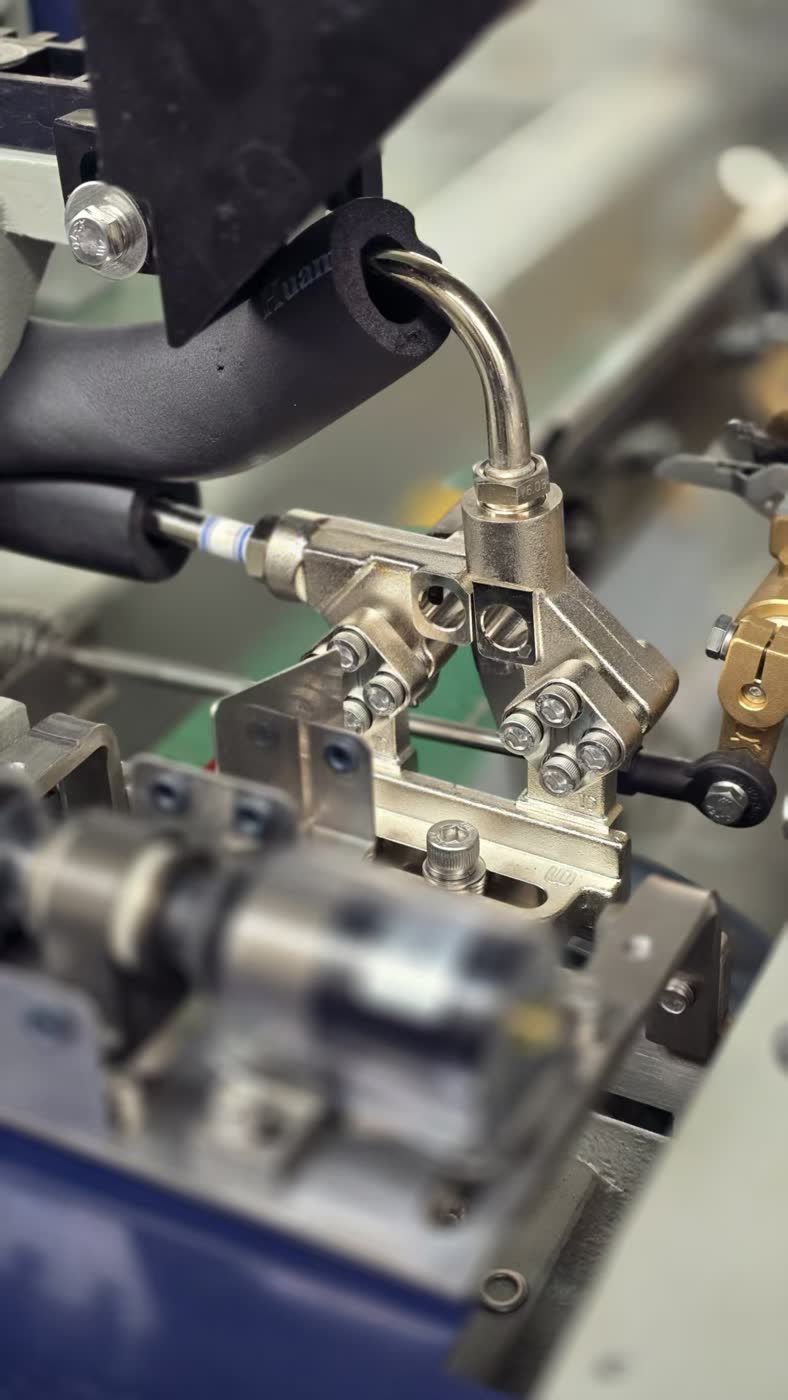

05 / Atkı Atma
CNC İşlenmiş Nozul Tutucu ve Kılavuz Grubu
Hassas işlenmiş nozul tutucu, nozul konumunu ve jet yönünü korur. Pompa ayarı, nozul ölçüsü ve zamanlama tarak eni, atkı ipliği ve çalışma hızına göre eşleştirilir.
06 / Su Tahliyesi

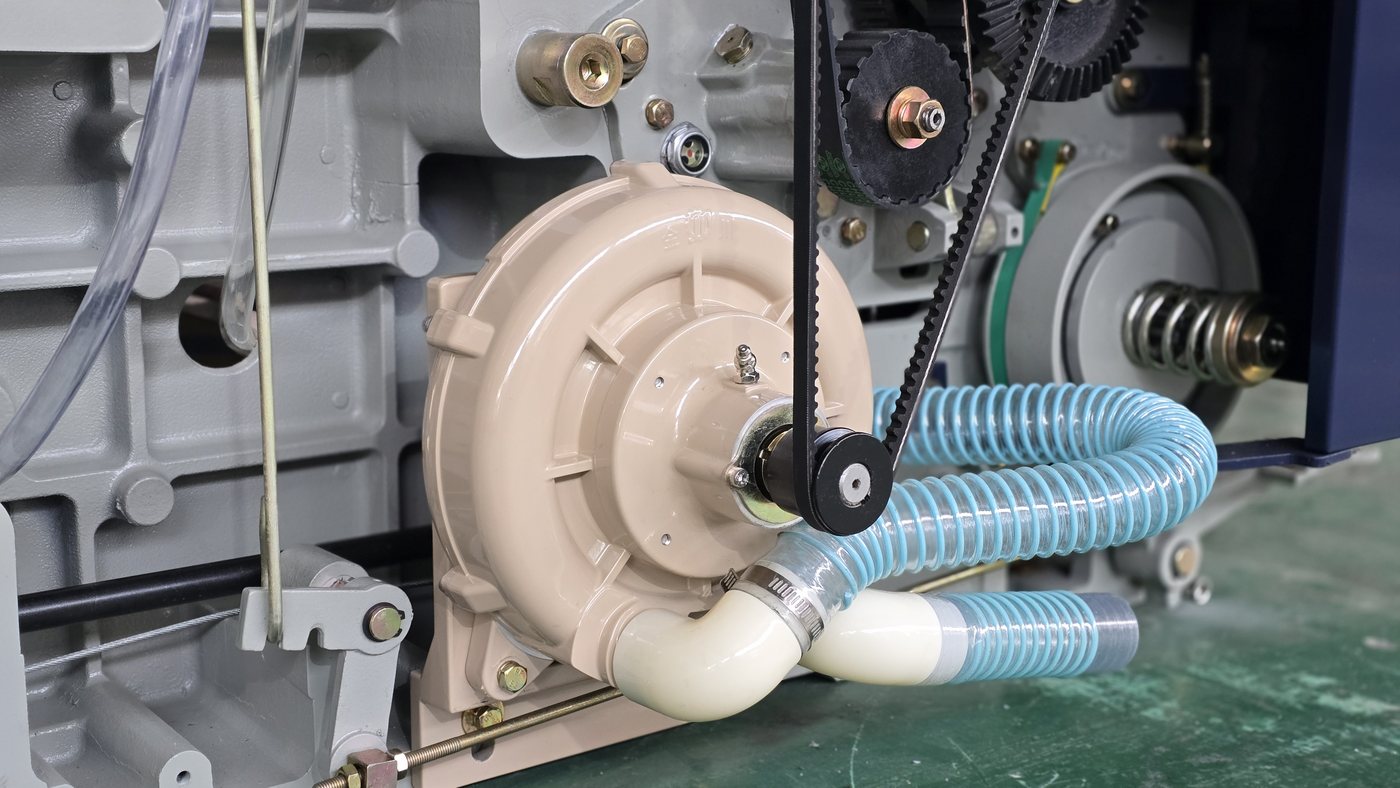

Alüminyum Alaşımlı Su Emiş Fanı
Fan, atkı atımından sonra kalan suyu uzaklaştırır. Ø65 mm SS304 emiş borusu ve paslanmaz çelik tava, dayanıklı ve korozyona dirençli bir su tahliye yolu oluşturur.
Kontrol ve Tahrik Sistemleri
Akıllı kontrol, hassas besleme ve verimli direkt tahrik sistemleri
07 / Makine Kontrolü

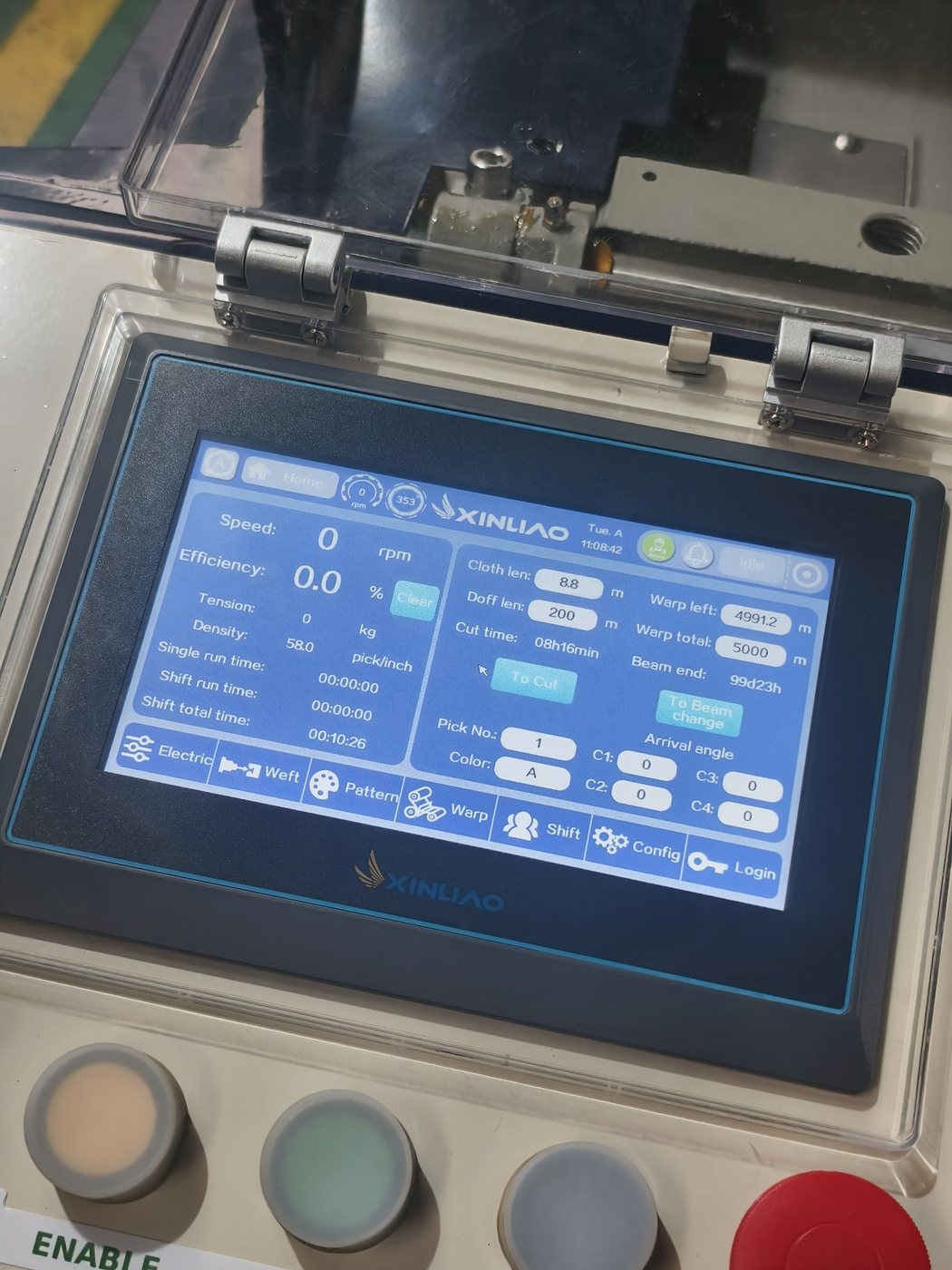

İngilizce HMI ve Arıza Teşhisi
HMI; hız, üretim verileri, alarmlar ve temel çalışma parametrelerini gösterir. Entegre teşhis fonksiyonları ayar, arıza kontrolü ve günlük işletimi kolaylaştırır.

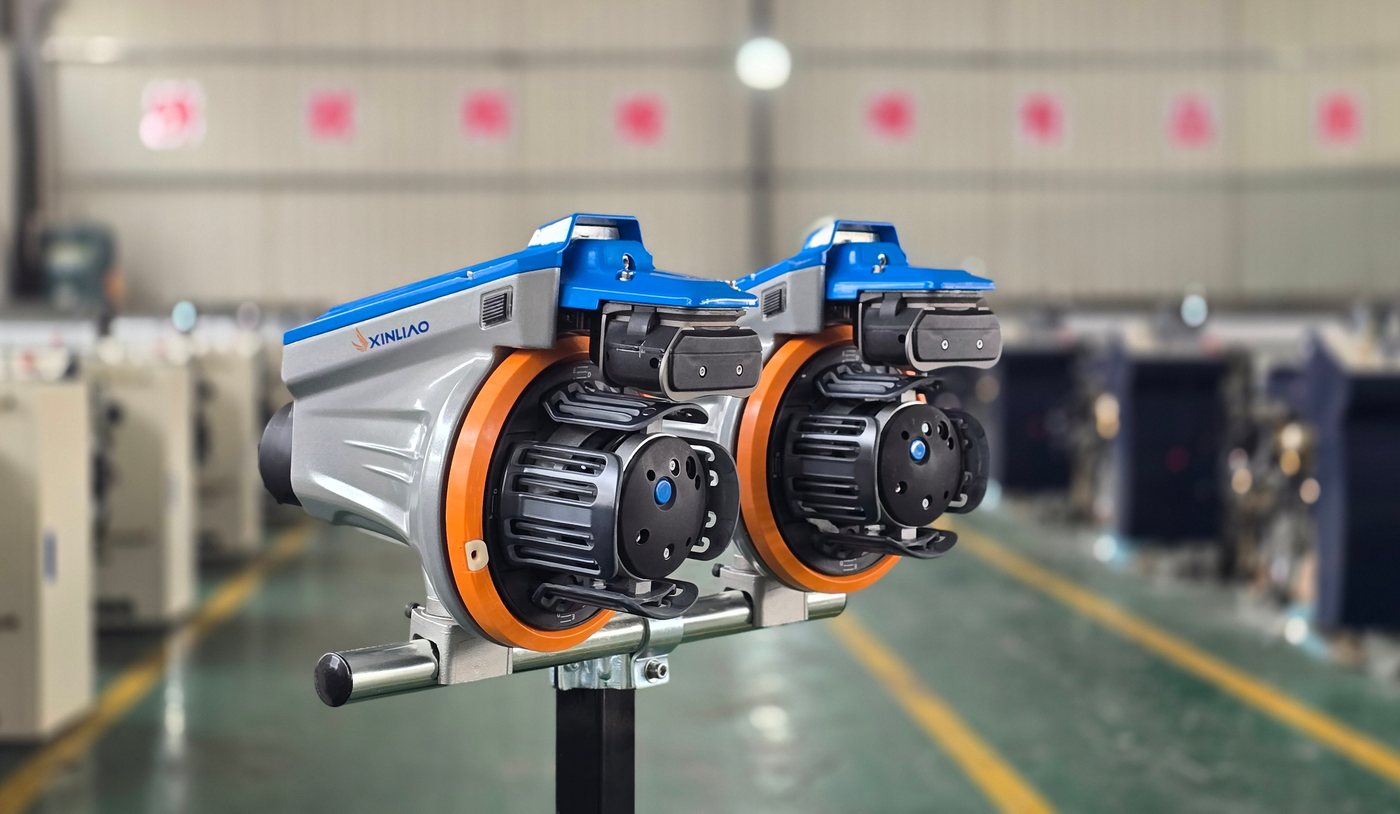

08 / Atkı Hazırlama
Elektronik Atkı Besleyici
Elektronik besleyici gerekli atkı uzunluğunu ölçüp depolar ve programlanan zamanda serbest bırakır. Besleyici sayısı, kumaş tasarımı ve gerekli atkı düzenine göre müşteriyle birlikte belirlenir.

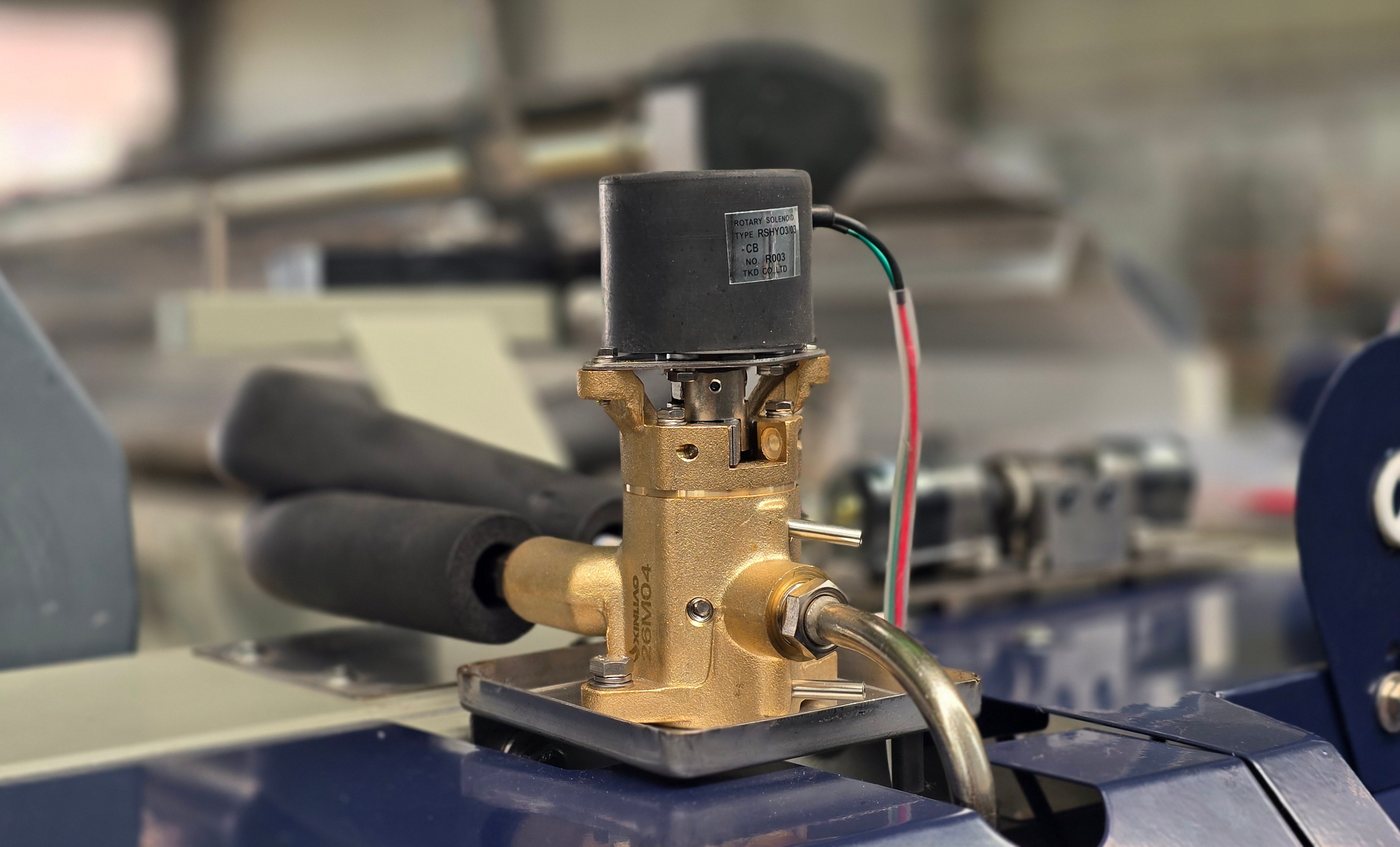

09 / Atkı Atma
Su Jeti Solenoid Valfi
Su devresindeki valf, tezgâh kontrolüyle eşzamanlı olarak gerekli jet hattını seçer. Teknik değeri; pompa çıkışı, nozul ölçüsü, çalışma basıncı ve atkı düzenine göre belirlenir.

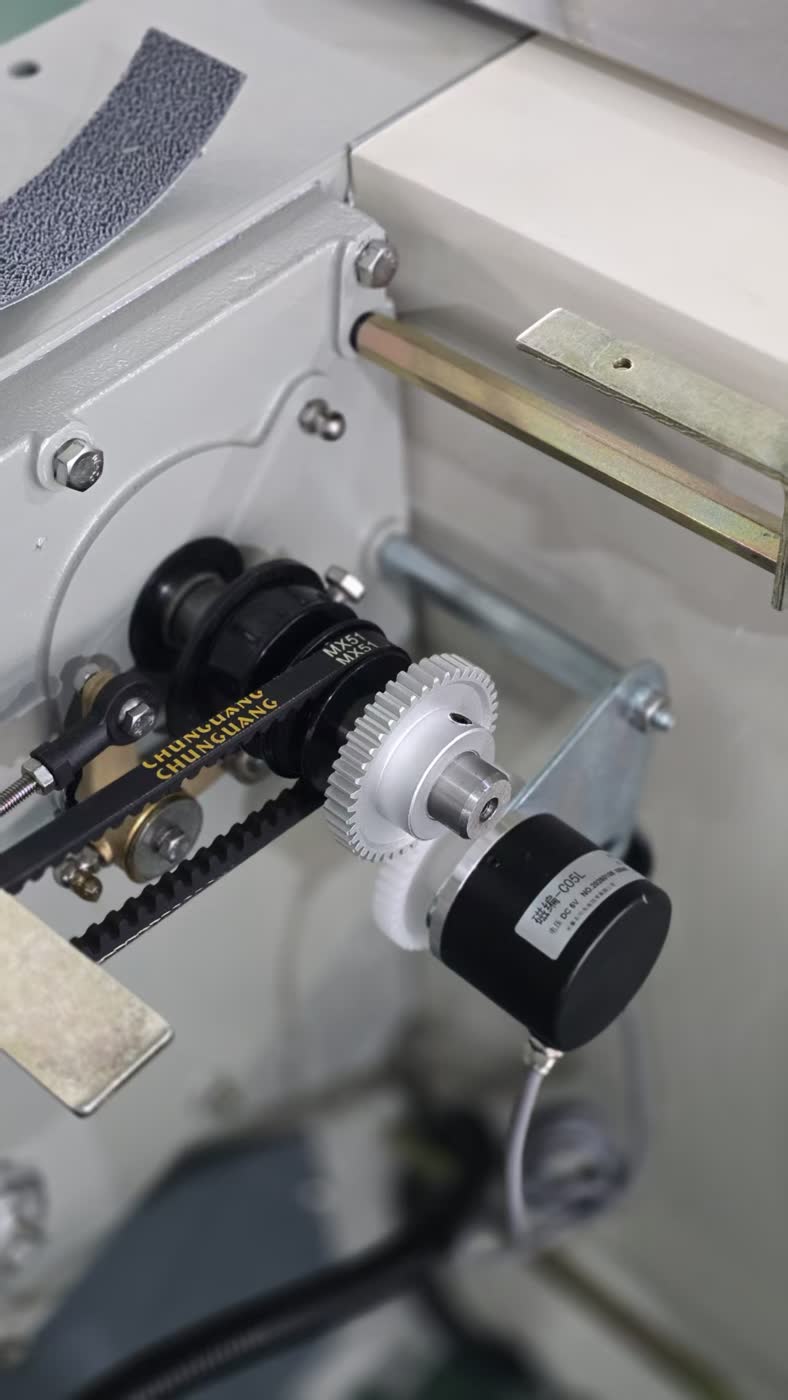

10 / Zamanlama Kontrolü
Ana Mil Açı Enkoderi
Ana mil zamanlama grubuna takılan enkoder, besleyici salımını ve su jeti kumandasını senkronize etmek için mil açısını kontrolöre iletir.
11 / Çözgü ve Kumaş Kontrolü

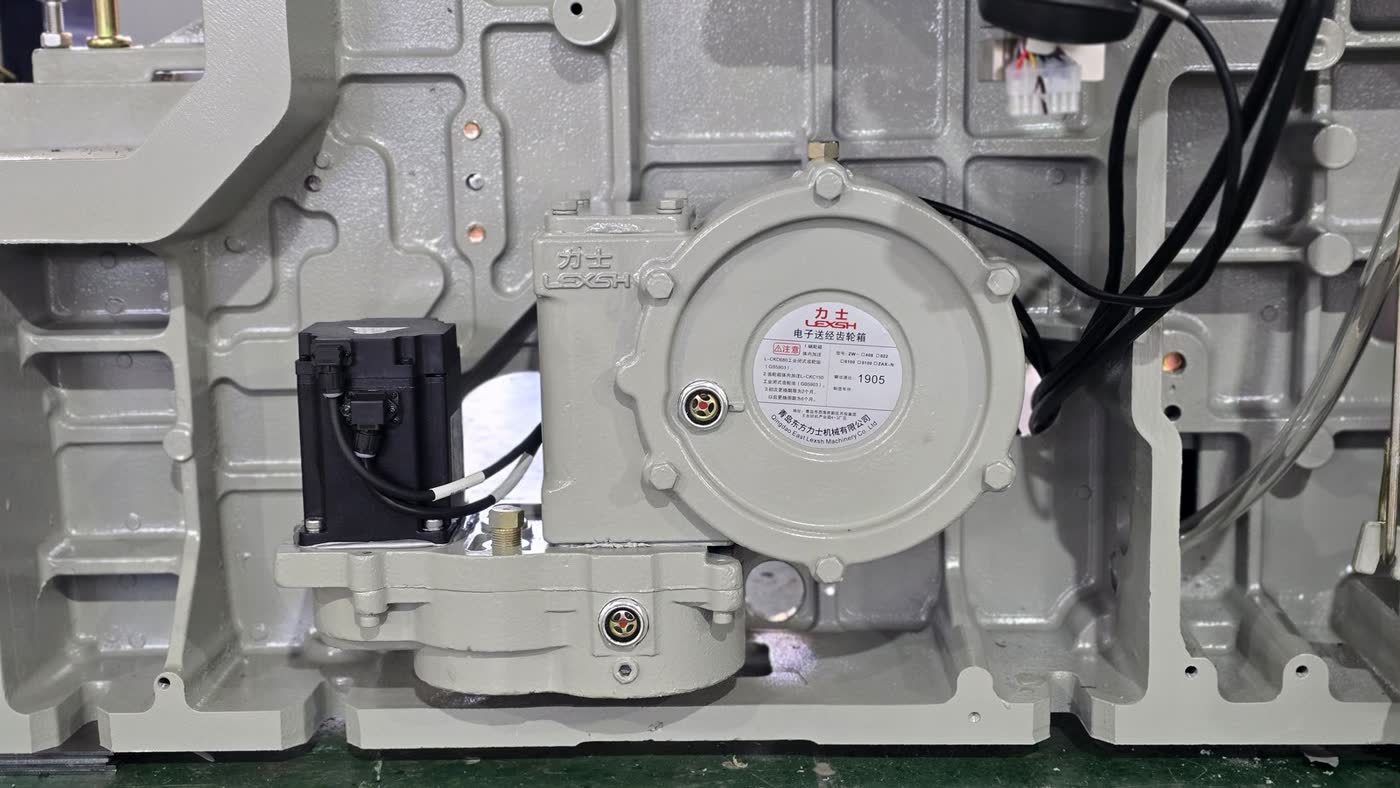

Elektronik / Mekanik Çözgü Salma ve Kumaş Sarma
Elektronik çözgü salma, levent çapı değiştikçe çözgü beslemesini düzenler; elektronik kumaş sarma ise programlanan atkı sıklığını korur. Üretim planına göre mekanik seçenekler de sunulur.
12 / Ana Tahrik

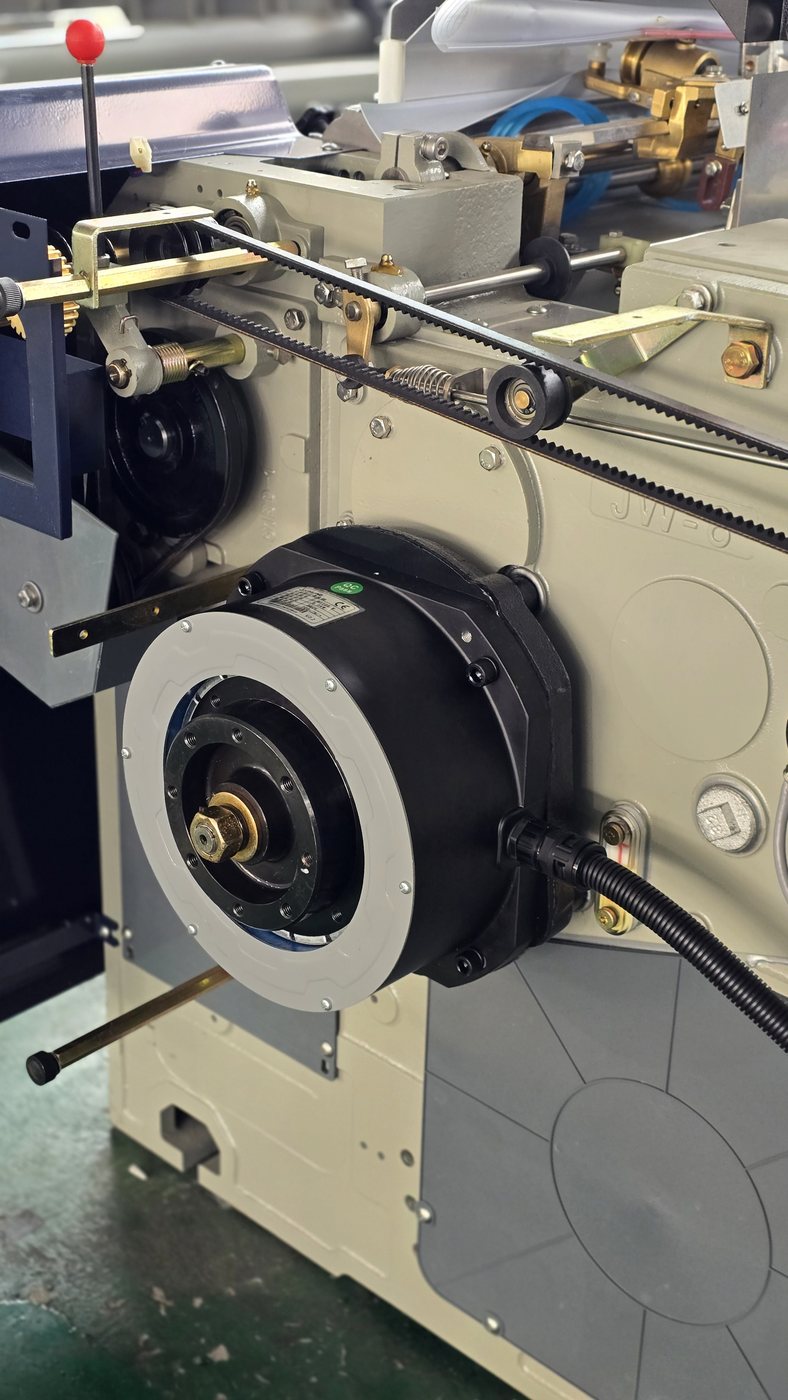

5.5 kW Direkt Tahrikli Ana Motor (X-Motor)
Ana mile doğrudan bağlanan X-Motor, geleneksel ana tahrik kayışını kaldırır; yardımcı mekanizmalarda kayış bulunabilir. Daha az ana tahrik parçası kayıp, titreşim ve rutin bakımı azaltmaya yardımcı olur.
02
Temel Parametreler
Müşterilerin nihai model seçimi ve teklif öncesinde genellikle ilk doğruladığı temel seçenekler.
Nominal Tarak Eni
190 / 280 cm
Diğer tarak enleri talep üzerine sunulur
Pompa / Nozul Düzeni
1 pompa, 2 nozul
2 pompa, 2 nozul
Kumaş ve atkı düzenine göre seçilir
Ağızlık Sistemi
Krank / Kam / Elektronik Armür
Örgü raporu ve gücü çerçevesi ihtiyacına göre seçilir
Motor
5.5 kW
Direkt tahrikli X-Motor veya geleneksel kayış tahrikli motor
03
Makine Teknik Özellikleri
Makine yapısı, atkı atımı, hareket sistemi, kontrol ve uzun vadeli koruma başlıklarına göre düzenlenmiştir.
Ana Teknik Özellikler
Model
JTM-508 su jetli dokuma tezgâhı; nihai konfigürasyon kumaş ve üretim ihtiyacına göre belirlenir.
Nominal Tarak Eni
Standart referans olarak 190 veya 280 cm; diğer tarak enleri talep üzerine sunulur.
Sol / Sağ Yan Gövde Grupları
HT250 gri dökme demir; toplam yaklaşık 570 kg; 880 mm gövde yüksekliği; her tarafta dört olmak üzere sekiz zemin ankrajı.
Pompa / Nozul
Kumaş ve gerekli atkı düzenine göre 1 pompa / 2 nozul veya 2 pompa / 2 nozul.
Ağızlık Açma Sistemi
Krank, NPW410 / NPW411 / LP409 kam veya NP5400D elektronik armür.
Kontrol Sistemi
7 inç dokunmatik ekranlı XINLIAO kontrol ünitesi.
Atkı Besleyiciler
İki XINLIAO elektronik atkı besleyici standart referanstır; nihai adet kumaş tasarımına göre belirlenir.
Gücü Çerçeveleri
8 / 10 / 12 çerçeve; örgü raporu ve ağızlık sistemine göre seçilir.
Çözgü Salma / Kumaş Sarma
Mekanik veya elektronik; kumaş ve üretim ihtiyacına göre seçilir.
Ana Motor
5.5 kW direkt tahrikli X-Motor veya geleneksel kayış tahrikli motor.
Dokuma Sistemleri ve Kontrol
Tefeleme Mili
Dokuma eni boyunca düzgün tarak hareketi için Ø114 mm eş eksenli tefeleme mili.
Ana Rulmanlar
Gövde ve şanzıman için Japonya üretimi NSK veya NACHI rulmanlar.
Arka Dayama Silindiri
Paslanmaz çelik yüzeyli Ø113 mm silindir.
Su Emişi
Ø65 mm SS304 emiş borusu, alüminyum alaşımlı fan ve paslanmaz çelik su tavası.
Leno ve Temple
Kumaş kenarı ve dokuma enine göre eşleştirilen planet leno cihazı ve altı halkalı temple grubu.
Koruyucu Kapaklar
Paslanmaz çelik makine gövde kapakları ve elektrik panosu kapağı.
Orta Destekler
190 cm: bir destek ve iki ankraj; 280 cm: iki destek ve dört ankraj.
Korozyon Koruması
Ana gövdeye fosfatlama ve elektroforetik kaplama, ardından koruyucu kaplama ve son kat boya uygulanır; paslanmaz çelik bağlantı elemanları kullanılır.
04
Parçalar ve Sipariş Notları
Nihai sipariş görüşmesinden önce doğrulanması gereken marka referansları ve teklif detayları.
Ana Parçalar
- Su pompası: JL veya XK, pirinç gövde.
- Nozul ve valf plakası: MDH, Kore.
- Pompa dönüş yayı: SHUNDING, Tayvan üretimi.
- Yağ keçeleri: TTO, Tayvan.
- Gövde ve şanzıman rulmanları: NSK veya NACHI, Japonya üretimi.
- Yardımcı mekanizma kayışı: CHUNGUANG.
- Koruyucu ve elektrik panosu kapakları: paslanmaz çelik.
Teklif Öncesi
Lütfen kumaş yapısını, atkı ipliğini, tarak enini, ağızlık sistemini, gücü çerçevesi sayısını, pompa/nozul düzenini, besleyici adedini, çözgü salma/kumaş sarma tipini, motoru, fabrika gerilim ve frekansını ve makine rengini doğrulayın.
